🔌 RED DEL SISTEMA

🌐 CCNA 1 Curso Cisco

Configurar y mostrar información sobre las interfaces de red del sistema, desde terminal LINUX con:  ifconfig

eth0: flags=4163<UP,BROADCAST,RUNNING,MULTICAST>  mtu 1500
           inet 10.0.2.15  netmask 255.255.255.0  broadcast 10.0.2.255
           inet6 fe80::a00:27ff:fe9d:4b5a  prefixlen 64  scopeid 0x20<link>
           ether 08:00:27:9d:4b:5a  txqueuelen 1000  (Ethernet)
           RX packets 1  bytes 590 (590.0 B)
           RX errors 0  dropped 0  overruns 0  frame 0
           TX packets 27  bytes 3338 (3.2 KiB)
           TX errors 0  dropped 0 overruns 0  carrier 0  collisions 0

lo:      flags=73<UP,LOOPBACK,RUNNING>  mtu 65536
           inet 127.0.0.1  netmask 255.0.0.0
           inet6 ::1  prefixlen 128  scopeid 0x10<host>
           loop  txqueuelen 1000  (Local Loopback)
           RX packets 4  bytes 240 (240.0 B)
           RX errors 0  dropped 0  overruns 0  frame 0
           TX packets 4  bytes 240 (240.0 B)
           TX errors 0  dropped 0 overruns 0  carrier 0  collisions 0


Mostrar y modificar la configuración de la red TCP/IP, desde CMD en  WINDOWS 10 con:  ipconfig

Adaptador de Ethernet Ethernet 2:                                                                                                                                                                                                                 Estado de los medios. . . . . . . . . . . . . . . . .  :               medios desconectados
Sufijo DNS específico para la conexión. . :

Adaptador de Ethernet Ethernet 4:
  Sufijo DNS específico para la conexión.  :
Vínculo: dirección IPv6 local. . . . . . . . . . . . :              fe80::60f5:5c94:83cc:6e17%4
Dirección IPv4. . . . . . . . . . . . . . . . . . . . .  . . . :             192.168.56.1
Máscara de subred . . . . . . . . . . . . . . . .  . . . :              255.255.255.0
Puerta de enlace predeterminada . . . . . . :
Adaptador de LAN inalámbrica Conexión de área local* 11:
Estado de los medios. . . . . . . . . . . . . . .  . . . :             medios desconectados
Sufijo DNS específico para la conexión. . . :
Adaptador de LAN inalámbrica Conexión de área local* 12:
Estado de los medios. . . . . . . . . . . . . . . . . . . :            medios desconectados
Sufijo DNS específico para la conexión. . .  :
Adaptador de LAN inalámbrica Wi-Fi 2:
Sufijo DNS específico para la conexión. . . . :
Vínculo: dirección IPv6 local. . . . . . . . . . . .. . :           fe80::1e33:1785:d09a:4288%8
Dirección IPv4. . . . . . . . . . . . . . . . . . . . . . . . . . :          192.168.1.80
Máscara de subred . . . . . . . . . . . . . . . . . . . . . :           255.255.255.0
Puerta de enlace predeterminada . . . . . . . . :          192.168.1.1
Adaptador de Ethernet Conexión de red Bluetooth 2:
Estado de los medios. . . . . . . . . . . . . . . .  . . . :           medios desconectados
Sufijo DNS específico para la conexión. . . . :

🟦 eth0:   ethernet 0    (interfaz)
🟦 lo:        localhost       (self-connection)
🟥 IPv4 Privada
🟩 Máscara de subred
🟧 Broadcast
🟨 IPv6 privada
🟪 Dirección MAC del dispositivo

MAC address

🖥️ MAC ADDRESS

La dirección MAC es un identificador "único" que cada fabricante le asigna a la tarjeta de red de sus dispositivos, que los identifica cuando están conectados a una red:

EJEMPLO DE MAC              00:1A:3F:F1:4C:C6

🟧 OUI     Organizationally Unique Identifier
🟨 NIC   Network Interface Controller specific

Escanear dispositivos de la red local en Linux:
arp-scan -I [hostname] --localnet

Listar direcciones MAC publicadas por fabricantes, en Linux:
macchanger -l

Buscar MAC por fabricante, en Linux:
macchanger -l | grep -i [fabricante]

TOP 15 MAC Vendors
Apple
Cisco Systems
Huawei Technologies
Samsung Electronics
Intel
Huawei Device
ZTE
Arris Group
IEEE Registration Authority
Texas Instruments
Nokia
Fiberhome Telecommunications Technologies
Juniper Networks
Xiaomi Communications
Dell

puertos

🔌 PUERTOS

      Total de puertos
      65.535

🌐 Ultimate Port CheatSheet

      Puertos más utilizados:


PUERTO

20, 21
22
23
25
53
67, 68
69
80
110
119
123
135, 139
139, 445
143
161, 162
179
389
443
500
636
989, 990
3478-3480
5223
7777
27015

PROTOCOLO/S

TCP
TCP - UDP
TCP
TCP
TCP - UDP
UDP
UDP
TCP
TCP
TCP
UDP
TCP - UDP

TCP - UDP
TCP - UDP
TCP
TCP - UDP
TCP - UDP
UDP
TCP - UDP
TCP

​

​

​

​

SERVICIO

FTP
SSH
TELNET
SMTP
DNS
DHCP
TFTP
HTTP
POP3
NNTP
NTP
NETBIOS
SMB
IMAP4
SNMP
BGP
LDAP
SSL
IKE
TLS/SSL
FTP over SSL
UPnP




DESCRIPCIÓN

File Transfer Protocol
Secure Shell
(control remoto)
Simple Mail Transfer Protocol
Domain Name Server
trivial File Transfer Protocol
Hyper Text Transfer Protocol
Dynamic Host Configuration Protocol
Post Office Protocol
Network News Transfer Protocol
Network Time Protocol

Server Message Block (redes de empresa)
Internet Message Access Protocol
Simple Network Management Protocol
Border Gateway Protocol
Lightweight Directory Access Protocol
(HTTPS) with Secure Sockets Layer
Internet Key Exchange


Universal Plug and Play Protocol
Game Center service on Apple devices
Game data transmission, player connections, and server browsing
Steam gaming platform

protocolos

💻 PROTOCOLOS DE CONEXIÓN TCP Y UDP


PROTOCOLO TCP
Transmission Control Protocol
________________________________________

Hay conexión bidireccional
Se establece sesión
Una vez establecida la sesión, se transmite la información

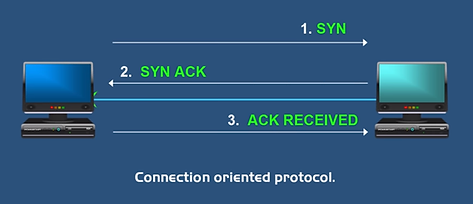

(3 Way Handshake)


PROTOCOLO UDP
User Datagram Protocol
________________________________________

NO hay conexión bidireccional
NO se establece sesión
Los datos se envían sin control

(Fire and Forget)



 Garantiza que se transmite la información
________________________________________

Transmisión más lenta
________________________________________

Verifica errores
________________________________________

Los paquetes se entregan en orden
________________________________________

Conexión de extremo a extremo
________________________________________

Byte Stream


 NO comprueba la transmisión de información
________________________________________

Transmisión más rápida
________________________________________

NO verifica errores
________________________________________

NO hay orden en el envío de datos
________________________________________

Permite Multicast
________________________________________

Packet / Datagram

modelo OSI

🧅 MODELO OSI


osi model.png


7. APLIACIÓN
Conversión de código a caracteres. Presenta los datos al usuario (SMTP)

6. PRESENTACIÓN
Encripta y desencripta. Lee los formatos en los que se codifica la información (jpg, https, ssl tls...)

5. SESIÓN
Registros de logs, conexiñon entre los hosts (NetBios, PPTP)

4. TRANSPORTE
Garantiza envío y recepción de datos (TCP y UDP)

3. RED
Organiza y prioriza el flujo de datos, Lee la dirección IP (routers)

2. ENLACE DE DATOS
Capa de inspección del flujo de datos. Comprueba errores. Lee la dirección MAC (switches)

1. FÍSICA
El soporte por el que se lleva a cabo la conexión (el cable de red)

subnetting

🔌 SUBNETTING (LAN)

🌐 Subnet Calculator

Composición de la Dirección IPV4 Privada (red local):



La dirección IPv4 privada se compone de 4 octetos de 8 bits cada uno, que se traducen y disponen en 4 campos de 3 dígitos como la del ejemplo.

La IP privada de valor inferior es 10.0.0.0 y la de mayor valor es 192.168.255.255.

El último campo dispuesto en el ejemplo con una / indica en este caso, de forma que se explica más abajo, el número máximo de hosts que permite la red.



El ejemplo superior explica como descomponer los valores (bytes) de la dirección IP dada, en octetos (8 bits). Si debajo ponemos la Máscara de Red y en los bits en los que coincida el valor "1", obtenemos la primera IP del rango disponible e identificador de dicha red (Network ID). Se recuerda que la primera IP del rango de IPs que admite una red, se reserva para identificar a la misma, no pudiendo por lo tanto ser asignada a ningún equipo. Pasa lo mismo con la "Broadcast Address", que sería la última IP del rango disponible, que se reserva como IP comodín que permite transmitir a todas las IPs de la red al mismo tiempo sin la necesidad de identificar a los equipos y transmitir a cada uno de forma dirigida.

Mediante la siguiente tabla, podemos ver de un vistazo a qué Clase de Subred pertenece una IPv4 Privada, por el valor situado detrás de la / . Por ejemplo, una IP con /24 indicaría que la red a la que pertenece permite un total de 256 IPs, de las cuales, 254 podrán asignarse a equipos (recordemos que la primera y última IP de la red están reservadas para establecer el Network ID y la Broadcast Address respectivamente).



Según la clase a la que pertenezca la IP, se determina la Máscara de Red que le corresponde, en la que se sustituye la X por el valor de la columna que corresponda, de la última fila de la tabla.

EJEMPLO:
IPv4 Privada de equipo:       192.168.1.10/28

Según la tabla, podemos ver que /28 pertenece a la Clase C, y que la red abarca un rango de 16 direcciones IP, de las cuales 14 podrán asignarse a equipos de la misma (Total Hosts). La Máscara de Red correspondiente se establece con el formato 255.255.255.X, debiendo sustituir la X por el valor correspondiente, 240, resolviendo por lo tanto que la Máscara de Red es 255.255.255.240.

En los siguientes ejemplos se calcula la Máscara de Red, los Equipos Totales, el Identificadir de Red y la Dirección de Difusión.



Contando desde la IP "cero", 192.168.0.0, sabiendo que el número máximo de equipos es 510, realizando los saltos de 510 en 510, podemos establecer los rangos de IP en los que se encuentran las IP dadas, para establecer el Identificador de Red y la Dirección de Difusión.

Este método es bastante engorroso cuando se maneja un alto número de Total Hosts, por lo que es más cómodo trabajar descomprimiendo en binario, como se mostraba al principio.


RESUMEN TIPOS DE REDES:


dns

🌐 RESOLUCIÓN DNS

La Resolución de Nombres de Dominio es un sistema que se utiliza para traducir los nombres de los sitios web que escribimos en nuestro navegador web a las direcciones IP que utilizan los equipos para comunicarse entre si. Gracias a la Resolución DNS podemos acceder a por ejemplo, Google, simplemente escribiendo https://www.google.es en lugar de escribir 142.251.40.227 (la IP del servidor que aloja Google).

Por contra, esta utilidad ralentiza la velocidad de conexión.


firwall

🧱 FIREWALL

Un Firewall es un sistema de seguridad de red que controla el tráfico entrante, saliente de internet o el que tiene lugar dentro de una red privada, bloqueando o permitiendo paquetes de datos de manera selectiva para prevenir actividades malicionsas y evitar que personas no autorizadas realicen acciones no permitidas. Actúan como una barrera estableciendo una primera línea de defensa.

Los Firewalls pueden ser un software instalado en el equipo o dispositivo, o en forma de hardware entre el equipo y la red. También pueden ser programas o aplicaciones instalados en el propio router. Su funcionamiento se basa en la revisión del tráfico de red según un conjunto de parámetros preestablecidos o programados.

wireshark

🦈 WIRESHARK

Wireshark es un analizador de paquetes de red gratuito y de código abierto. Se utiliza para la solución de problemas de red, análisis, desarrollo de software y protocolos de comunicación, y educación. Originalmente llamado Ethereal, el proyecto fue renombrado a Wireshark en 2006 debido a problemas de copyright.

Instalación el Linux:
sudo apt install wireshark

MONITOREAR TRÁFICO DE RED CON WIRESHARK
En el siguiente ejemplo "dumpearemos" el tráfico TCP de la red local a un archivo (captura.cap), para posteriormente escanear el router con nmap. Este escaneo quedará registrado en el archivo indicado, que finalmente abriremos con Wireshark para analizar lo sucedido. Usaremos dos consolas simultáneamente.

CONSOLA 1
sudo tcpdum -i eth0 -v -w captura.cap

CONSOLA 2
sudo nmap -p22 192.168.1.1

CONSOLA 1
​ctrl + c            (para cancelar el dumpeo)

CONSOLA 1
​sudo wireshark captura.cap &>/dev/null & disown

FILTRADO EN WIRESHARK
tcp.port==22



COMANDOS DE FILTRADO WIRESHARK


ttl

📟 TTL (PING)

TTL (Time To Live) es un valor de temporizador incluido en los paquetes enviados a través de redes que indica al receptor cuánto tiempo debe retener o utilizar el paquete antes de descartarlo y expirar los datos (paquete). Los valores TTL son diferentes para diferentes Sistemas Operativos. Por lo tanto, puedes determinar el SO basándote en el valor TTL.
